1.8T コンロッドの怪

ブローしたAEBエンジンのコンロッド。曲がってしまっていますね^^;

B5のA4がデビューして1.8T(AEB)のチューニングが流行ったころ、エッティンガーは排気量アップに走ったので論外ですが他のチューニングメーカーは腰下ノーマルでタービン交換+ブーストアップで大体250〜300馬力付近のチューニングを施していました。AEBの場合は最初からピストンはマーレー鍛造なので無理しなければ300馬力くらいまでなら腰下をやる必要がない・・という事もわかってきましたが、ブーストの上げすぎでコンロッドが曲がる・折れるという事も当時はすぐに知られていました。 私もTAPのレース車両がK24でブローしたのも知っていたのでコンロッドの弱さだけは知っておいて損はないと過剰なブーストアップだけはしないようにしていましたし、今現在もかなり意識してチューニングしています。ちなみにK04クラスでもブーストを急激に立ち上がる乗り方を多用しすぎると簡単に曲がってしまいますので要注意。


曲がり具合によって症状が変わりますが、異音が発生してコンロッド交換のみでOKな場合はラッキーです。そうでない場合はクランク側のキャップが割れて破断したコンロッドが暴れてブロックを突き破ってしまい(足が出るといいます)ブロック交換が必要になります。

これ全部曲がってますね^^;
AEBの場合、パワーアップの障害はコンロッドの細さにあります。ピストンもヘッドガスケットも後回しで結構です


同じ1.8Tエンジンですが、左が初期型A4であるB5の1.8T/AEBエンジンのコンロッドで右がB6の1.8T/AMBのコンロッド。ピストンピンが20mmと19mmで首の太さが全然違います。

こんな感じ。もちろん強度が高いのは20mmピンに対応したコンロッドですが、それでも曲がるわけです。19mmの場合はパワーアップの際は20mmと同様のチューニングをするとコンロッドが一気に曲がります。 腰下をやらないのであれば無理なブーストアップは絶対駄目です(画像ではAMBエンジンが19mmとなっていますが、これはチューニングされる方がご自身で確かめてください)。
 ちなみにヘッドに関してですが、B6のAMBの場合はAEBのヘッドを移植された方が良いです。アメリカでもAMBチューニングの基本は通称”ラージポートヘッド”と呼ばれるAEBヘッドを移植しています。これはAEBのヘッドの方がインテークマニホールドの内径がAMBより大きいからで、その差はかなり違います。AMBヘッドをポート加工などするより、最初からAEBのヘッドに変えたほうが早いようです。もちろんAEBヘッドにポート加工などを施せばより万全です。


これはPauter製のコンロッド。 鍛造でH断面より強固なXビームと呼ばれる高価なものです。知っている方にはヨダレものです^^

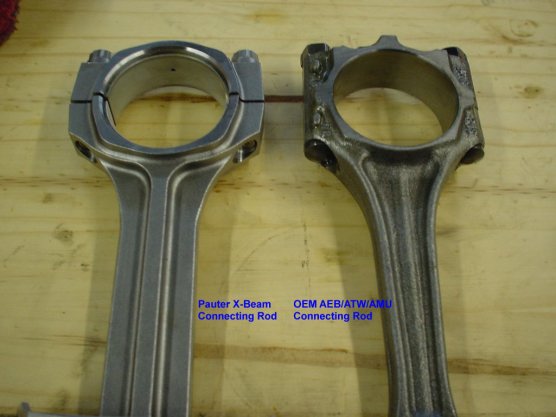

左がPauter、 右が純正。

034で安く手に入るのがこのH断面の鍛造コンロッド。 これでも2キロくらいの高ブーストには耐えられるので十分でしょう。

左から純正、H断面、Xビーム。 純正はやっぱ細い。他は軽くて頑丈。レスポンスも変わるしアホみたいなブーストにも耐えられるなら保険としてコンロッドだけは変えておいて損はないとは思います。ブローしてからだと余計にお金がかかるのは当然です。


鍛造ピストンを新たに組むのもいいですね。純正はマーレなので高いですし、今なら同じ鍛造でもかなり安価に手に入ります。


これは19mmピンに対応した鍛造H断面コンロッドです。 他にも20mmピンに対応したピストンやコンロッドもありますのでタービン交換で1.5キロとかまで上げたい方は腰下もやっちゃいましょう!!


※注意※


これが凄く重要なのですが、058ブロックでコンロッドピン20mmの場合はIE製のコンロッドは無加工では使えません。AEB の場合は純正ピストンが500HPまで全く問題ない(マーレー鍛造)のでロッドのみの交換がメジャーなのですが、IEのロッドを使う場合はそのままという訳には行かないのです。058特有の内部にあるオイルポンプシャフトにIEのコンロッドは干渉してしまうのです。画像の赤丸部分、IEのロッドはこの部分の形状によりポン付け不可能なのです。 SCAT,Eagleなどは大丈夫のようです。

それからもう一つ。 1.8Tのコンロッドが折れる曲がる時というのはレブ付近や高ブーストというより、3000や4000といった低速回転からの急激なブーストの立ち上がり初期で起こります。 アメリカなどではT30などのビッグタービンで腰下ノーマルで普通に走っている画像や動画がありますが、あれは立ち上がりが遅いからだと思います。 意外とK04でロッドが曲がったという方は多いのも頷けます。立ち上がりが早いタービンの方は本当に注意が必要です。

1.8tには二種類のエンジンブロックがあります。一つは058と呼ばれるゴルフ伝統の昔から引き継がれてきたブロックです。AEBがそうです。特徴はウォーターポンプが外付けのなのです。タイミングベルトでは駆動していません。対してもう一つのブロックが06Aと呼ばれる以降のAMBなどに使われたブロックです。ウォーターポンプは内部に組み込まれていますのでタイミングベルトで駆動しています。
